 　　GB/T 22069 — 2024 燃气发动机驱动空调(热泵)机组将于2025-04-01起实施，与GB/T 22069 — 2008相比，除结构调整和编辑性改动外，主要技术变化如下：

　　1)更改了标准的范围：删除“名义制冷量不大于85kW”和“制热时采用电加热或辅助电加热的机组”;

　　本文件适用于燃气发动机驱动空调(热泵)机组,但不含以下机组:

　　a ) 采用水冷冷凝器的机组;

　　b ) 可同时制冷制热的机组;

　　c ) 使用除天然气或液化石油气以外燃气的机组;

　　d ) 其他特殊用途的机组。

　　2)更改了“名义制冷量”“中间制冷量”等术语和定义，删除“长期稳定制冷(热)运行时”中的“长期”用词;

　　3)增加了“中间制冷消耗电功率”“最小制冷量”“最小制冷消耗燃气热量”“最小制冷消耗电功率”“中间制热消耗电功率”“低温制热消耗燃气热量”“低温制热消耗电功率”“超低温制热量”的术语和定义;

　　4)更改了“全年性能系数”的术语和定义，调整为“全年一次能源性能系数”，且将代号改为“APFp”;

　　5)更改了“低温制热量”“低温制热消耗燃气热量”“低温制热消耗功率”的术语和定义，调整为“融霜性能制热量”“融霜性能消耗燃气热量”和“融霜性能消耗电功率”;

　　6)更改了“超低温制热量”的术语和定义，调整为“低温制热量”;

　　7)增加了“低温制热消耗燃气热量”“低温制热消耗电功率”的术语和定义;

　　8)更改了“名义制冷消耗功率”“名义制热消耗功率”等术语和定义，调整为“名义制冷消耗电功率”“名义制热消耗电功率”等;

　　9)删除了“制冷燃气性能系数”“制热燃气性能系数”“排热并用运转”“单独排热运转”“制冷季节燃气消耗热量”“制热季节燃气消耗热量”“制冷季节消耗功率”“制热季节消耗功率”“全年燃气消耗热量”“全年消耗功率”的术语和定义;

　　10)更改了“制冷季节耗能”“制热季节耗能”“全年能耗”“制冷季节性能系数”“制热季节性能系数”的术语和定义，调整为“制冷季节消耗的一次能源热量”“制热季节消耗的一次能源热量”“全年消耗的一次能源热量”“制冷季节一次能源性能系数”“制热季节一次能源性能系数”，同时将单位由“kW”改为“W·h”,“kW/kW”改为“W·h/(W·h)”;

　　11)增加了“一次/二次能源换算值”的术语和定义;

　　将消耗的电功率换算成一次能源热量时使用的换算值,以消耗 1kW · h 电力需要消耗 9 356kJ 热量为换算基准,即 Rge=9 356kJ / kW·h 。

　　注 1:Rge值来源于 2021 年全国电力工业统计数据。

　　注 2:该换算值也可采用其他值,但需要在使用说明书中予以记载。

　　12)修改了“发动机最高转速”的定义;

　　13)更改了机组按使用气候环境的分类;

　　14)更改了“表1试验工况”，“低温制冷”更改为“低温运行”、“低温制热”更改为“融霜性能”、“超低温制热”更改为“低温制热”，更改了“低温制热”室外侧入口空气状态，增加了“超低温制热”测试项，增加了备注项;

　　15)增加了低温型机组和普通型机组的一般要求;

　　16)更改了“氮氧化物浓度12点状态(NOx 12)”的标准值;

　　按6.3.11试验时,氮氧化物浓度 12 点状态值( NOx 12 )不应大于 100mL/m³ 。

　　17)将“名义制冷”和“中间制冷”合并为“名义制冷性能”，并新增“名义最小制冷”的性能要求;

　　18)更改了“低温制冷”的命名，调整为“低温运行制冷”;

　　19)将“名义制热”和“中间制热”合并为“名义制热性能”，并新增“名义最小制热”的性能要求;

　　20)更改了“机组性能要求”的描述，“低温制热”调整为“融霜性能”，“超低温制热”调整为“低温制热”;

　　21)增加了“低温制热”;

　　22)增加了“超低温制热”的要求和试验方法，并增加“超低温制热”;

　　23)更改了“自动融霜”的要求，增加了低温型机组的要求;

　　24)更改了“室外机噪声限值(声压级)”;

　　25)更改了“全年一次能源性能系数(APFp)”的要求，由小于等于28kW不低于1.1kW/kW、大于28kW不低于1.15kW/kW调整为不低于1.4kW/kW;

　　26)增加了制热季节一次能源性能系数(HSPFp)的要求，机组实测的全年一次能源性能系数不应低于 1.40W·h/( W·h ),且不小于明示值的 95%;

　　27)更改了“试验读数允差”的内容，机组进行制冷试验和制热试验(名义制热、最大运行)时,试验工况参数的读数允差应符合GB/T 18837 — 2015 中6.1.4的规定;

　　28)更改了室内机与室外机连接的要求，调整为“按GB/T 18837一2015中6.3的规定”;

　　29)更改了“制冷系统密封性能”的要求，取消机组容量区分;

　　30)更改了“名义制冷性能”的测试方法，增加了中间制冷消耗电功率测试和最小制冷测试;

　　31)增加了“低温制冷性能”“低湿制冷性能”“断续制冷性能”的测试方法;

　　32)更改了“低温制冷”测试方法的命名，调整为“低温运行制冷”;

　　33)更改“名义制热性能”的测试方法，增加了中间制热消耗电功率测试和最小制热测试;

　　名义制热量试验在4.2.3规定的名义制热工况和规定条件下,按 GB/T17758 — 2023中附录A方法进行。机组以发挥名义制热能力,连续稳定运行 1h 后进行测量。在测量机组名义制热量的同时测量机组的名义制热消耗电功率和按附录 B 测量机组的名义制热消耗燃气热量。

　　中间制热量试验在4.2.3 规定的名义制热工况和规定的条件下,按 GB / T 17758 — 2023 中附录 A方法进行。机组以发挥中间制热能力,连续稳定运行 1h 后进行测量。在测量机组中间制热量的同时测量机组的中间制热消耗电功率和按附录 B 测量中间制热消耗燃气热量。

　　最小制热量试验在4.2.3规定的名义制热工况和规定条件下,按 GB / T 17758 — 2023 中附录 A 方法进行。机组以发挥最小制热能力,连续稳定运行 1h 后进行测试。在测量机组最小制热量的同时测量机组的最小制热消耗电功率和按附录B测量机组的最小制热消耗燃气热量。

　　34)增加了“断续制热性能”的测试方法;

　　在 GB / T 17758 — 2023 中表 4 的断续制热工况和 GB / T 17758 — 2023 中D.3.3.12的 a ) ~e )规定条件下,按 GB / T 17758 — 2023 中附录 A 方法进行。机组以发挥断续制热能力,连续稳定运行 1h 后进行测试。在测量机组低断续热量的同时测量机组的断续制热消耗电功率和按附录 B 测量机组的断续制热消耗燃气热量。

　　35)更改了“低温制热”的命名;

　　36)更改了“超低温制热”的命名和测试方法，增加了电功率和燃气消耗热量的测量测试方法;

　　37)增加了“超低温制热”的测试方法;

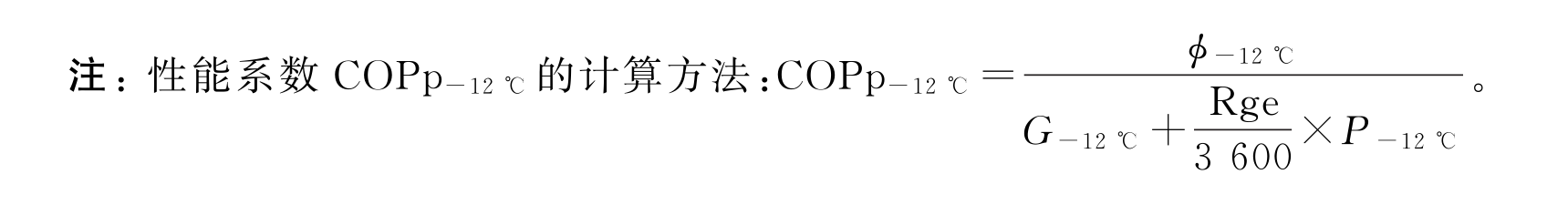

　　超低温制热量试验在4.2.3规定的超低温制热工况和规定条件下,按 GB / T17758 — 2023 中附录 A 的方法进行。机组以发挥超低温制热能力,连续稳定运行 1h 后进行测量。在测量机组超低温制热量的同时测量机组的超低温制热消耗电功率和按附录 B 测量机组的超低温制热消耗燃气热量,并计算性能系数。

　　38)更改了“全年一次能源性能系数(APFp)”的测试方法，增加了“制热季节一次能源性能系数(HSPFp)”的测试方法;

　　按4.2.3规定的工况条件,根据附录 A 的试验和计算方法得出机组全年一次能源性能系数。在测试全年一次能源性能系数的同时,得出机组制热季节一次能源性能系数( HSPFp )。

　　39)更改了“检验项目”;

　　40)更改了“试验方法”;

　　按 6.3.8试验方法,测量机组的名义制冷量、名义制冷消耗燃气热量、名义制冷消耗电功率、中间制冷量、中间制冷消耗燃气热量、中间制冷消耗电功率、最小制冷量、最小制冷消耗燃气热量、最小制冷消耗电功率。

　　按6.3.9试验方法,测量机组的名义制热量、名义制热消耗燃气热量、名义制热消耗电功率、中间制热量、中间制热消耗燃气热量、中间制热消耗电功率、融霜性能制热量、融霜性能消耗燃气热量、融霜性能消耗电功率、低温制热量、低温制热消耗燃气热量、低温制热消耗电功率。

　　注:全年一次能源性能系数的试验可与制冷(制热)能力试验同时进行。

　　41)更改了“全年一次能源性能系数(APFp)的计算”;

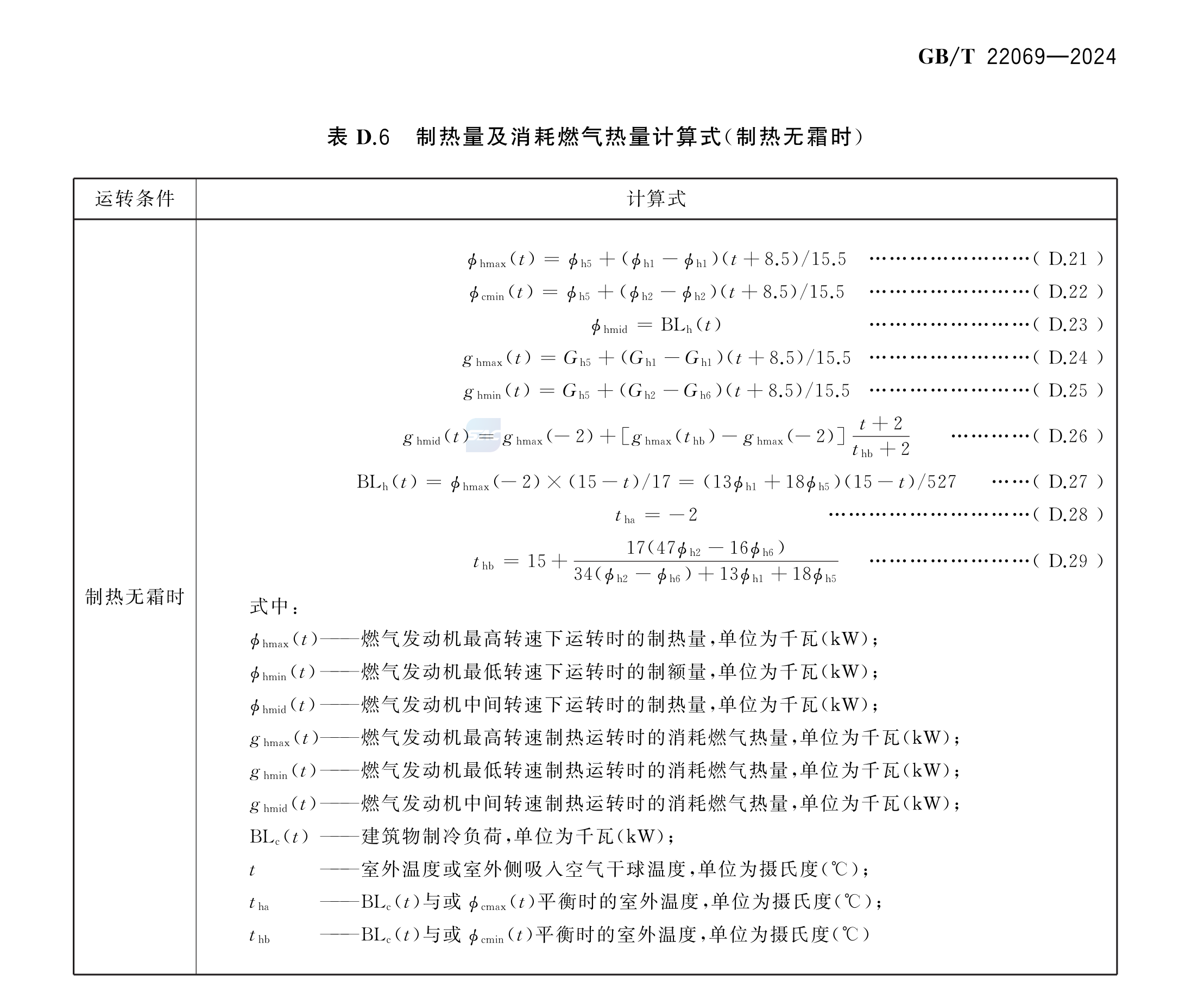

　　42)更改了BLh和thb的公式。

　　​
